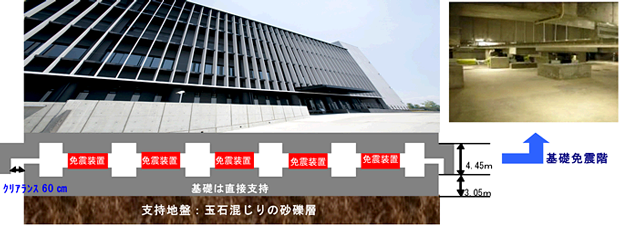

(5種類の免震装置:耐震性能Sグレード)
鉛プラグ積層ゴム支承
直動ころがり支承
オイルダンパー
鉛ダンパー
弾性すべり支承
鉛プラグ積層ゴム支承 | 建物を支持し、内蔵する鉛ダンパーにより地震エネルギーを吸収。 建物がねじれようとする力を抑えるため外周部に設置。 |
---|---|
直動ころがり支承 | 建物を支持し、摩擦の少ないメカニカルレールで長周期化ができる。 中央部に設置。 |
オイルダンパー | 1基あたり最大100トンの力を吸収。 上部梁からの垂れ壁と基礎の間に取り付け。 |
鉛ダンパー | 風の揺れかつ地震エネルギーを吸収。 積層ゴム支承内蔵分を補う。外周部に設置。 |
弾性すべり支承 | 積層ゴムが上部に取り付けられており、下に取り付けた板の上をすべる。 摩擦が大きく荷重が小さい階段室下に設置。 |
